O Que é Vibração em Máquinas e Como a Análise de Vibração Pode Evitar Quebras?

A vibração está presente em toda máquina rotativa. Pode ser causada por desequilíbrios, desalinhamentos, desgaste de componentes ou até falhas incipientes. Mas... você sabia que monitorar essa vibração pode evitar paradas inesperadas, reduzir custos e até dobrar a vida útil de componentes críticos como rolamentos? Este artigo aprofunda o que é vibração mecânica, como ela se comporta em máquinas, e como a análise de vibração se tornou uma das mais poderosas ferramentas da manutenção preditiva moderna — com foco especial em rolamentos industriais, segundo estudo técnico de Rossdeutscher (2018).

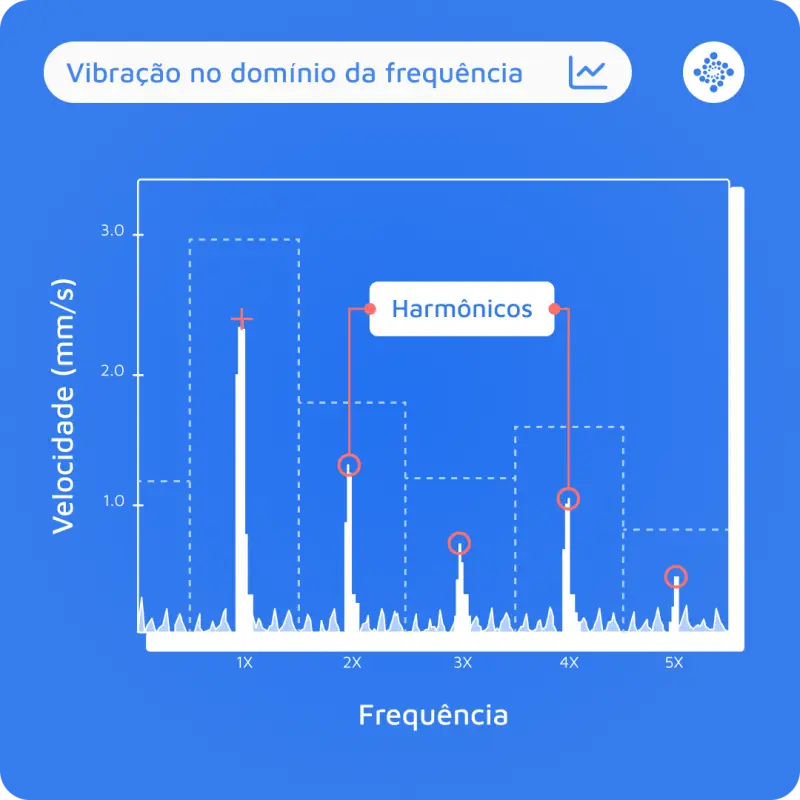

Tabela de interpretação de espectros

Conceito Básico

A vibração mecânica é um movimento oscilatório — para frente e para trás — de um componente ou estrutura. Toda máquina vibrará naturalmente, mas níveis excessivos ou padrões anormais de vibração indicam problemas mecânicos internos, muitas vezes invisíveis a olho nu. Segundo Emerson (2006), “um baixo nível de vibração indica que o equipamento está funcionando corretamente. Quando a vibração começa a aumentar, a máquina provavelmente está caminhando para uma possível falha.”

Por que a Análise de Vibração é Importante?

Conceitos Fundamentais: O que Medimos?

  • A vibração é caracterizada por três propriedades principais:
    • Parâmetro Unidade típica Indicação
    Deslocamento μm Folgas, desalinhamentos
    Velocidade mm/s Severidade geral (ISO 10816)
    Aceleração g / m/s² Defeitos em rolamentos
  • A aceleração é a melhor escolha para detectar impactos e falhas em estágio inicial.

    • Como Funciona a Análise de Vibração?

    1. Sensores (acelerômetros) são instalados nos pontos estratégicos da máquina.
    2. Os dados coletados são analisados:

      3. No domínio do tempo (forma de onda);

      No domínio da frequência (espectro por FFT);

    3. O sistema identifica padrões harmônicos, picos anômalos ou impactos repetitivos.
    4. Um técnico ou algoritmo de IA emite um diagnóstico preciso, indicando a falha provável.

    Rolamentos: Os Grandes Vilões Ocultos

  • Rolamentos estão presentes em motores, bombas, ventiladores, turbinas, redutores — praticamente em todo equipamento rotativo. O problema? Eles falham silenciosamente. Mas antes da falha total, emitem frequências específicas, chamadas de:
    • Frequência Significado
    BPFI Falha na pista interna
    BPFO Falha na pista externa
    BSF Falha nos elementos rolantes
    FTF Falha na gaiola (estrutura interna)
  • Como explica Weber (2009), “essas frequências só aparecem nos espectros quando há tensões ou deformações excessivas nos componentes — ou seja, são exclusivas de falhas reais.”

    • Principais Causas Mecânicas de Vibração

    Causa Característica no espectro
    Desbalanceamento Pico em 1X RPM (direção radial)
    Desalinhamento Picos em 1X, 2X e 3X + componente axial
    Folgas Frequências altas (3X–10X), sinais erráticos
    Roçamento Vibração aleatória e subharmônicos

    Equipamentos Utilizados

    Weber et al. (2009) destaca: “Para rolamentos, os sinais de maior confiabilidade são obtidos com sensores de aceleração e análise de crista (crest factor).”

    Saiba Mais
    Equipamentos para análise de vibração

    A análise de vibração é uma ferramenta estratégica que transforma a forma como a manutenção industrial é executada. Quando bem aplicada:

  • Antecipamos falhas;
  • Evitamos paradas;
  • Prolongamos a vida útil de equipamentos críticos.

    • Como afirmou Nikola Tesla:

    “Se quiser entender os segredos do universo, pense em termos de energia, frequência e vibração.”
